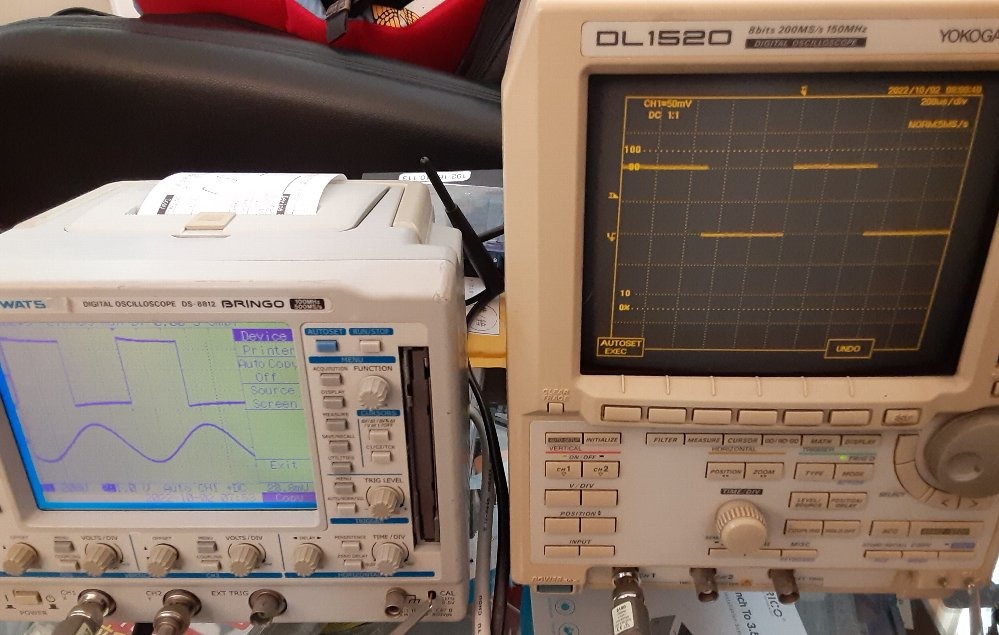

岩通のDS-8812が左側です。YOKOGAWAのDL-1520と比較してかなりコンパクトです。

購入してFDDがダメでしたｍｐでFDDユニットを調べるとCITTIZENのW1Dという薄型のFDDユニットでした。

YOKOGAWAのFDDユニットより少し薄いので使用できません。

調べるとSONY　VIOのPCGA-FD5で使用されていることがわかり、PCGA-FD5を数個入手しました。

流石に年数が経過しているのですべてベルトはぼろぼろでした。失敗を繰り返しながらAmazonで購入した0.7mm角ベルトに交換したら見事FORMAT、読み書きができるようになりました。

ベルトがボロボロでプーリーに固着していたものもありましたが、掃除して上手く数台は修理できました。

このFDDユニットのベルト交換は解体方法さえわかれば簡単でした。

これでDS-8812は復活しました。

DS-8812のBringo波形の連続格納というソフトが岩通からDOWNLOADできるのですが、win7と記載されていましたがWIN10でも問題なくシリアル通信でできるのは良かったです。

また、部品のつまみも岩通から購入できたので日本製のオシロスコープは古い機種でもGOODです。
